無錫市天立建材有限公司歡迎您！加入收藏 | 設(shè)為主頁(yè) | 聯(lián)系我們 | 網(wǎng)站地圖
|
| 石材翻新地坪系統(tǒng) | ||||||
一、石材養(yǎng)護(hù)的必要性
在人們的觀念中，往往以為石材是一種長(zhǎng)效的裝飾材料，采用石材裝飾可以一勞永逸，其實(shí)不然，在自然環(huán)境中，塵埃、廢棄、酸雨、冰凍、以及其他污染物質(zhì)，對(duì)石材極易造成褪色、污染甚至破壞，大大降低了石材的琴 受用壽命，同時(shí)，由于安裝施工方法的失誤及選材不當(dāng)，也會(huì)造成石材裝飾效果的破壞，從而不得不在短期內(nèi)對(duì)其重新進(jìn)行裝修，造成人力物力財(cái)力的大量浪費(fèi)。
影響石材受用壽命和產(chǎn)生石材病癥的主要原因是：水斑不干、鹽析泛堿（白華）銹斑吐黃、霜凍破壞、表面腐蝕、 囊專朶包括油污）、苔蘚生長(zhǎng)及粉化剝落等。使石材產(chǎn)生各種病變和縮短使用壽命的原因很對(duì)，歸納起來專業(yè) 三要是：一內(nèi)部原因：既石材的結(jié)構(gòu)和化學(xué)成分引起的變化；二是外部原因：既開采加工方法、安裝施工工 藝受瀉環(huán)境等因素的影響。
 二、病變的原因
1石材內(nèi)部的原因
（1）石材結(jié)構(gòu)的原因：
天然石材中都存在著微裂隙和毛細(xì)孔，天長(zhǎng)日久會(huì)吸附空氣中的細(xì)小塵埃和污物，由于毛細(xì)孔作用而慢慢滲入石材的內(nèi)部，而大大的降低了石材的裝飾性能和使用壽命，孔隙越小，毛細(xì)孔作用和表面吸附作用越強(qiáng)。
（2）相對(duì)復(fù)雜的化學(xué)成分：

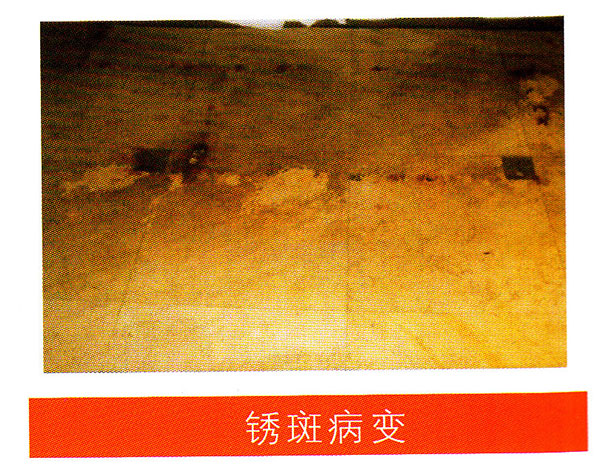

石材中有些成分容易與外界環(huán)境發(fā)生作用，使石材產(chǎn)生侵蝕或變異現(xiàn) 石材一般都有不同程度含有鐵的成分，受到潮氣的侵蝕會(huì)產(chǎn)生銹黃。石材中含鐵量越高，銹黃越容易產(chǎn)生。另外，大多數(shù)天然大理石的主要成分為碳酸鹽、碳酸鈣和碳酸鎂，還有少量的堿性氧化物。
碳酸鈣和碳酸鎂是相對(duì)比較穩(wěn)定的化合物，在潮濕的環(huán)境下，易與空氣中的酸性氧化物和二氧化碳、二氧化硫、二氧化氮等發(fā)生化學(xué)反應(yīng)，而改變大理石內(nèi)部的物理結(jié)構(gòu)。類似的化學(xué)破壞也會(huì)在其他食材上發(fā)生，輕者會(huì)使石材失去表面光澤，甚至顏色褪變，出現(xiàn)斑痕；重者會(huì)使天然石材硬度下降表面風(fēng)化剝落。
2石材外部的原因
影響石材裝飾效果和使用壽命的外部原因有很多，如開采加工和儲(chǔ)運(yùn)過程中維護(hù)不當(dāng)；安裝石材所用的粘結(jié)材料的影響和自然環(huán)境的因素等。
（1）開采加工儲(chǔ)運(yùn)過程的影響：如石材的裂紋可能與開采方法的不當(dāng)有關(guān)；加工所用的鐵質(zhì)工具也可能為號(hào) 生銹斑而留下隱患，不適當(dāng)?shù)氖睦鋮s液會(huì)污染石材；儲(chǔ)存運(yùn)輸過程中維護(hù)不當(dāng)，也會(huì)產(chǎn)生銹斑及草繩黃等污

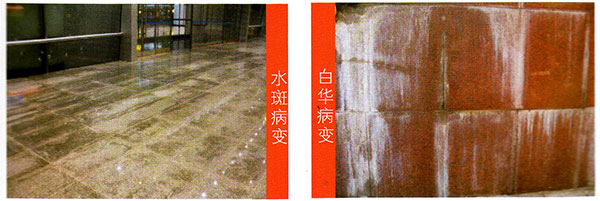

(2)安裝工藝粘結(jié)材料的影響：如安裝石材時(shí)采用水泥漿粘貼的濕貼法施工，則水泥中的堿性可溶性物質(zhì)會(huì) 因雨水的侵蝕而沿著石材的毛細(xì)孔滲出表面，而其堿性化合物如（Ca ( OH ) 2會(huì)與空氣中的C02和H20發(fā)生化學(xué) 反應(yīng)，生成CaC03在石材表面結(jié)晶，形成鹽析泛堿現(xiàn)象。另外，由于水泥水化后生成的某些鹽類具有吸濕性，滲入石材后吸收空氣中的水分而在石材表面形成水斑，嚴(yán)重影響美觀。另外使用不同的粘結(jié)材料，如某些石材黏貼膠，也會(huì)使石材產(chǎn)生變黃。
(3)環(huán)境因素的影響：環(huán)境因素包括環(huán)境污染、酸雨侵蝕及冷凍破壞等。自然環(huán)境中受空氣的污染、酸雨和 其他一些人為的污染物都會(huì)對(duì)石材造成污染和腐蝕。
 | ||||||
| ||||||
  |
